在工業、市政和建筑領域，鋼格板常用于室外或潮濕環境，防腐性能直接關系到使用壽命和安全。熱鍍鋅是目前最常見且有效的防腐處理方式之一。很多人知道熱鍍鋅能防銹，但具體如何實現，過程是否規范，卻少有人了解。實際上，熱鍍鋅并非簡單地把鋼格板放進鋅池，而是一套嚴謹的多步驟工藝流程。掌握這些環節，有助于判斷產品質量，避免因工藝縮水影響使用效果。

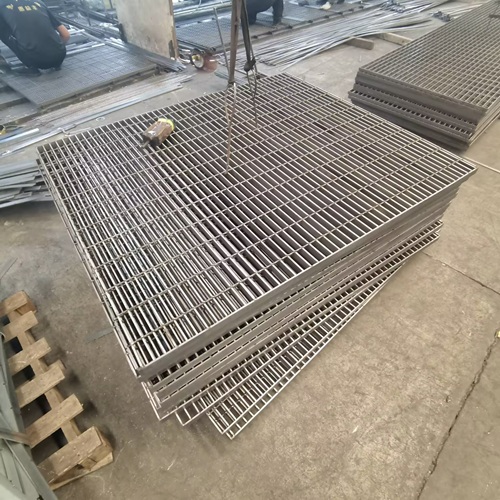

一、鋼格板前處理：清除表面雜質是關鍵第一步
熱
鍍鋅前，必須徹底清除
鋼格板表面的油污、氧化皮和焊接殘留物，否則會影響鋅層附著力。
脫脂：將
鋼格板浸入堿性溶液中，去除切割和焊接過程中沾染的油脂。
水洗：用清水沖洗，去除脫脂液殘留。
酸洗：放入稀鹽酸或硫酸溶液中，溶解表面氧化鐵皮，使金屬基體裸露。
二次水洗：再次沖洗，確保酸液完全清除。
助鍍：進入助鍍劑（通常為氯化銨與氯化鋅混合液）中浸泡，形成保護膜，防止二次氧化，并促進鋅層均勻附著。
每一步都需控制時間與濃度，確保清潔到位。
二、鋼格板烘干：防止入鋅池時產生噴濺
前處理后的
鋼格板含有水分，若直接進入高溫鋅池，會引發劇烈反應，導致鋅液噴濺或漏鍍。
將
鋼格板放入烘干爐，加熱至80℃至120℃，徹底去除表面和焊縫中的水分。
烘干后應盡快進入
鍍鋅工序，避免長時間暴露在潮濕空氣中。
干燥的工件是安全
鍍鋅的前提。
三、鋼格板熱浸鍍鋅：鋅層形成的決定性環節
這是整個工藝的核心步驟。
將烘干后的
鋼格板緩慢浸入溫度約為445℃至465℃的熔融鋅池中。
浸泡時間一般為3至5分鐘，確保鋅液充分反應，形成合金層。
鋅層結構由內而外分為：鐵鋅合金層和純鋅層，兩者共同提供防腐保護。
起料時控制速度，避免鋅液流動不均或積鋅。
整個過程需保持鋅池清潔，定期打撈鋅渣，確保鋅層質量。
四、鋼格板冷卻：穩定鋅層結構
鍍鋅完成后，
鋼格板溫度較高，需進行冷卻。
通常采用自然空冷或風冷方式，避免急冷導致變形或鋅層開裂。
冷卻過程中，鋅層逐漸固化，表面形成特有的啞光灰色。
冷卻后的產品更穩定，便于后續搬運和包裝。

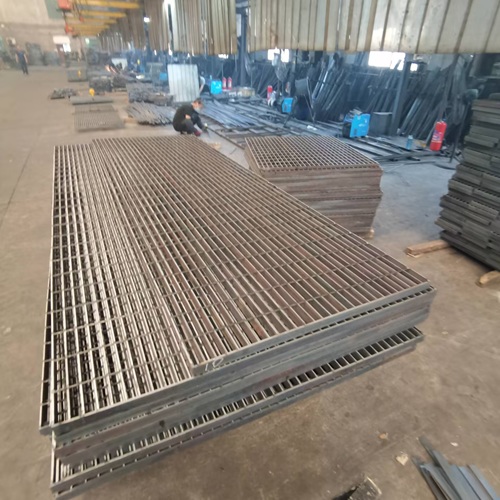

五、鋼格板檢驗與修整：確保出廠質量
每一批
鍍鋅鋼格板都需要經過質量檢查。
外觀檢查：觀察鋅層是否連續、均勻，有無漏鍍、流掛、結瘤等缺陷。
厚度檢測：使用磁性測厚儀測量鋅層厚度，一般要求平均不低于65微米。
附著力測試：通過錘擊或彎曲試驗，檢查鋅層是否脫落。
局部修整：對切割邊緣或小面積漏鍍處，補涂冷
鍍鋅涂料，增強防護。
合格產品方可出廠。
六、鋼格板為什么必須焊接后整體鍍鋅？
有些廠家為節省成本，采用“先
鍍鋅后焊接”的方式，但這會帶來嚴重問題。
焊接高溫會破壞原有鋅層，焊縫周圍形成無保護區域；
這些部位極易先于其他位置開始銹蝕；
正確做法是：先完成焊接成型，再整體浸鍍，確保焊縫、切口等所有部位都被鋅層覆蓋。
這一點是判斷
鍍鋅質量的重要標準。
雖然熱
鍍鋅增加了初期成本，但其帶來的長期效益顯著。
在一般大氣環境下，可提供10年以上免維護防腐保護；
減少后期防腐維修頻率和停機損失；
提高
鋼格板整體使用壽命，降低全周期成本。
它不是附加工序，而是保障耐久性的必要投入。
